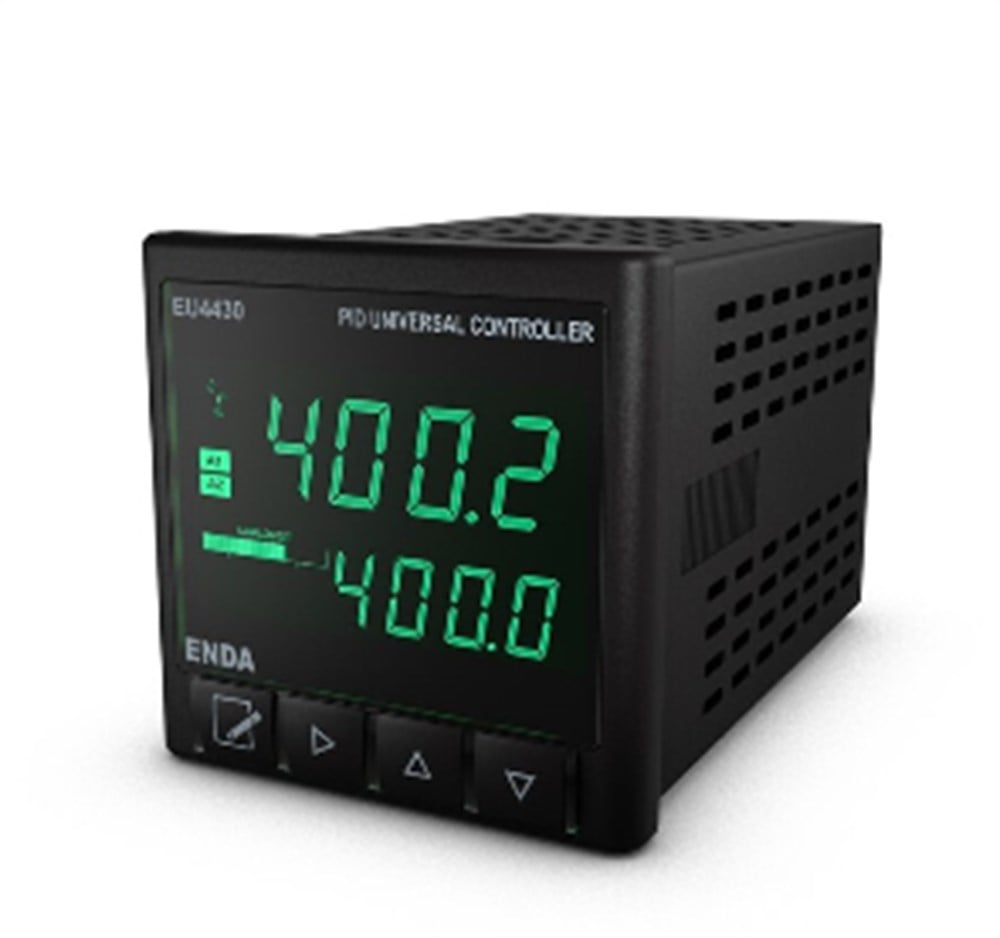

2x4 hane LCD göstergeli
Seçilebilir çift set değeri girebilme
Seçilebilir Pt-100, J, K, L, T, S, R sensör tipi
Seçilebilir 0-20mA, 4-20mA, 0-10V,2-10V, 0-25mV ve 0-50mV girişi
PID parametrelerinin otomatik hesaplanması (SELF TUNE)
Üç farklı özellik atanabilen dijital giriş
Üç farklı özellik atanabilen F fonksiyon tuşu
Soft-Start özelliği
Seçilebilir Analog, SSR yada röle kontrol çıkışı
Seçilebilir 0-20mA ve 4-20mA analog kontrol çıkışı
İkinci Alarm ya da sıcaklık kontrol çıkışı olarak kullanılabilen C/A2 röle çıkışı
Birinci Alarm çıkışı veya PID soğutma çıkışı olarak kullanılabilen A1 röle çıkışı
Seçilebilir Isıtma/Soğutma kontrolü
Giriş için Offset özelliği
Prob arızası durumunda röle konumlarını seçebilme veya periyodik ve otomatik periyodik çalışma
RS-485 ModBus protokolüyle haberleşme
EN standartlarına göre CE markalı
Çevresel Özellikler
|
Ortam/Depolama Sıcaklığı
|
0...50 ºC / -25...70 ºC
|
|
Bağıl Nem
|
31 ºC'ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışır
|
|
Koruma Sınıfı
|
EN 60529 standardına göre Ön panel: IP65, Arka panel: IP20
|
|
Yükseklik
|
En çok 2000m
|
Elektriksel Özellikler
|
Besleme Voltajı
|
90-250V AC 50/60Hz veya 24V AC ±%10 50/60Hz
|
|
Güç Tüketimi
|
5VA
|
|
Bağlantı
|
Soketli klemens
|
|
Skala
|
Pt-100 rezistans termometre -199.9...600.0 °C / -200...600 °C
J (Fe-Const) termokupl -30.0....600.0 °C / -30....600°C
K (NiCr-Ni) termokupl -30.0...999.9 °C / -30...1300°C
L (Fe-CuNi) termokupl -30.0....600.0 °C / -30....600°C
T (Cu-CuNi) termokupl -30.0...400.0 °C / -30....400°C
S (Pt10Rh-Pt) termokupl -40...1700 °C
R (Pt13Rh-Pt) termokupl -40...1700 °C
0-20mA, 4-20mA, 0-10V, 2-10V, 0-25mV, 0-50mV girişler -1999...9999 (max skala aralığı 10000)
|
|
Doğruluk
|
Pt-100 (rezistans termometre), 0-20m, 4-20mA, 0-10V, 2-10V, 0-25mV, 0-50mV girişi: ±%0.2 (tam skalanın) ±1 hane
Termokupl: ±%0.5 (tam skalanın) ±1 hane
|
|
Hat Direnci
|
En çok 100ohm
|
Çıkışlar
|
C/A2 çıkışı
|
Röle: 250V AC, 2A (rezistif yük için), NO+NC Kontrol veya Alarm2 çıkışı olarak seçilebilir
|
|
A1 çıkışı
|
Röle: 250V AC, 2A ( rezistif yük için), NO (Alarm1 ve Soğutma kontrol çıkışı olarak seçilebiir)
|
|
ANL/SSR çıkışı
|
0-20mA, 4-20mA, 24V 20mA maksimum SSR çıkışı. Max. yük direnci 600 ohm (12 bit %0.2 doğruluk)
|
|
Röle Ömrü
|
